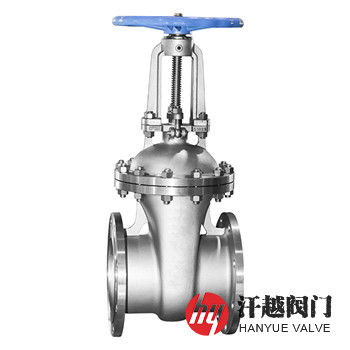

雙相鋼5A閘閥是一種閥體、閥蓋和閘板采用ASTM A995 Gr.5A(CE3MN)或A890 Gr.5A(CE3MN)等鑄造成型，閥座和閥桿由A182 F53或S32750等鍛造而成，在工作介質為海水以及氯離子富集的環境下，具有很好的耐腐蝕性和很高強度的超級雙相不銹鋼閘閥，該閥主要零部件所選用的材料屬超級雙相不銹鋼鑄件牌號，一般在固溶處理狀態下使用，化學成分為C≤0.03%、Mn≤1.50%、Si≤1.00%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為4.0%~5.0%、N為0.10%~0.30%、S≤0.04%、P≤0.04%，力學性能為抗拉強度≥690MPa、屈服強度≥515MPa、斷面收縮率≥18%，其顯著的特點是超低碳和高鉻、高鉬、高氮的成分設計，耐點蝕指數PREN>40，具有較高的強度和優良的耐氯化物應力腐蝕性能，因此本產品被廣泛應用于石油、石化、海水淡化及其相關領域。
部件名稱 | 材料名稱 | |||
閥 體 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
閥 蓋 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
閘 板 | A995 Gr.5A | A995 CE3MN | A890 Gr.5A | A890 CE3MN |
閥 座 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
閥 桿 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
上密封座 | A182 F53 | A182 F53 | A182 F53 | A182 F53 |
填 料 | PTFE | PTFE | PTFE | PTFE |
螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||

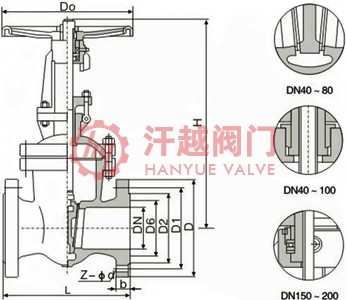

公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 178 | 400 | 300 | 2 | 216 | 470 |
2 ? | 191 | 490 | 2 ? | 241 | 525 | ||
3 | 203 | 510 | 3 | 283 | 535 | ||
4 | 229 | 585 | 4 | 305 | 635 | ||
6 | 267 | 775 | 6 | 403 | 805 | ||
8 | 292 | 955 | 8 | 419 | 1025 | ||
10 | 330 | 1160 | 10 | 457 | 1230 | ||
12 | 356 | 1375 | 12 | 502 | 1460 | ||
14 | 381 | 1570 | 14 | 762 | 1645 | ||
16 | 406 | 1765 | 16 | 838 | — | ||
18 | 432 | 1980 | 18 | 914 | 1840 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品主體可選用ASTM A995 GRADE 5A(CE3MN)、A890 GRADE 5A(CE3MN)或SA955 GRADE 5A(CE3MN)等鑄件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體材料、內件材質、驅動方式、法蘭執行標準及法蘭密封面形式等。
