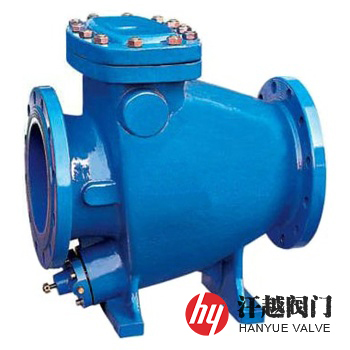

HH44X微阻緩閉止回閥是一種由閥體、閥蓋、閥瓣、閥軸、活塞、重錘和緩閉裝置等部件組成，啟閉件借助或不借助介質作用力，自動阻止介質逆流，并設有緩閉裝置，是能夠防止破壞性水錘的閥門。該閥緩閉裝置中的阻尼活塞動作靈敏，當逆止閥瓣開啟時能自動迅速伸出到預定工作位置，當逆止閥瓣關閉到緩閉位置時能起有效的緩閉作用，它的阻尼活塞缸的容量與使用的調節閥等匹配，避免了阻尼活塞缸和管道的壓力過高，達到可調和消錘的目的。本產品具有閥瓣輕、開度大、節能效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用時間長、運行平穩、無震動、無噪聲等優點，適用于工作溫度不大于80℃，工作介質為飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質等，但其不允許帶有固體顆粒的原水、污水等直接進入緩閉裝置內，以免堵塞或損傷密封件。
部件名稱 | 材料名稱 | |||||
閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
閥 瓣 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
閥 軸 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
閥 座 | 304 | 304 | 304 | 304 | 316 | 316L |
重 錘 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
活 塞 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
設計制造 | CJ/T154-2001 給排水用緩閉止回閥通用技術要求 | |||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | CJ/T154-2001 給排水用緩閉止回閥通用技術要求 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
適用介質 | 飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質 | |||||

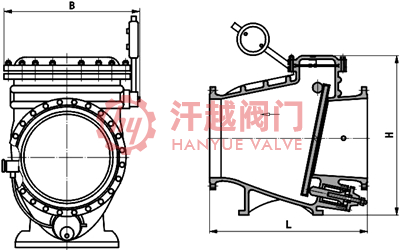

公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||||
L | H | B | L | H | B | ||||
10 ~ 25 | 40 | 200 | 300 | 220 | 10 ~ 25 | 300 | 700 | 730 | 580 |
50 | 230 | 300 | 270 | 350 | 800 | 820 | 630 | ||
65 | 290 | 320 | 290 | 400 | 900 | 920 | 700 | ||
80 | 310 | 354 | 300 | 450 | 1000 | 950 | 800 | ||
100 | 350 | 350 | 320 | 500 | 1100 | 1100 | 900 | ||
125 | 400 | 380 | 340 | 600 | 1300 | 1200 | 990 | ||
150 | 480 | 500 | 410 | 700 | 1400 | 1550 | 1120 | ||
200 | 500 | 580 | 450 | 800 | 1500 | 1700 | 1300 | ||
250 | 600 | 670 | 550 | 900 | — | — | — | ||
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、內件材質等以便選型，本產品有帶安裝座和不帶安裝座兩種，帶安裝座的用于臥式安設，不帶安裝座的用于立式安設。我公司能夠制造公稱通徑DN40-800mm的本產品，具體詳情請聯系我司銷售技術人員。
