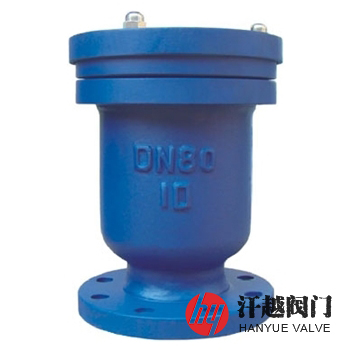

P42X自動排氣閥主要由閥體、閥蓋、密封圈、橡膠墊、彈片、浮球及內杯等組成，其當輸水管道充水時，管中的氣體自排氣閥進水口，通過內杯通水口和夾層上方的通氣窗由出氣口向空中排放。當氣盡水入時，水由通水口將浮球托起，浮球?qū)⒊鰵饪诙滤?，排氣結束，當上游閥門關閉，閥后管道在水流作用下，將產生負壓，該閥中的水自內杯底部的通水口進入管道，使浮球下落，達到自動進氣的目的，最終負壓消失。P41X自動排氣閥主要用于排除供水管道中水釋放并聚集于管頂?shù)臍怏w。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 內 杯 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 浮 球 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 橡 膠 墊 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 螺 柱 | 304 | 304 | 304 | 304 | 316 | 316 |
8 | 螺 母 | 304 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||||||
H | D0 | D | D1 | D2 | b-f | Z-?d | ||
16 | 25 | 245 | 175 | 115 | 85 | 65 | 14-2 | 4-14 |
50 | 245 | 175 | 160 | 125 | 100 | 16-3 | 4-18 | |
80 | 285 | 220 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 315 | 240 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 415 | 310 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 425 | 310 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 465 | 380 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 485 | 425 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 520 | 478 | 460 | 410 | 375 | 30-4 | 12-25 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、閥體、浮球材質等，本系列產品按內部結構形式的不同有P41X和P42X兩種型號，兩種的外形及排氣原理基本相同，如有特殊要求，咨詢時請?jiān)敿?xì)說明。
