新型膜片式可調式減壓閥設置在某水庫至水廠之間的單向供水管路上，采用兩級串聯逐級分段減壓的方式。第一級設置在距水庫5km處，第二級設置在距水庫11.7 km處?？烧{(diào)式減壓穩壓閥為水平方式安裝，在第一級后和第二級前分別設置一臺手動蝶閥，用于檢修時使用，在第一級后還設置了一臺DN400的排氣閥，用于防止減壓閥故障可能引起的超壓。可調式減壓閥工作時，前后蝶閥均處于開啟狀態，特殊情況下才關閉，這樣可減少蝶閥的開關動作次數，使其壽命得到提高。膜片式可調式減壓閥安裝調試后，僅僅依靠水壓自身的作用就可以實現壓力反饋，自動跟蹤出口壓力的變化，使其恒定在調定的壓力上(見圖1)。

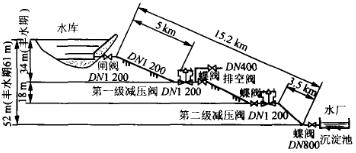

圖1  采用膜片式可調式減壓閥后工況示意圖
