南方某長距離輸水工程采取如下停泵水錘防護措施：在泵站止回閥下游安裝 DN100的水擊泄放閥，設定開啟壓力210m(比穩態壓力高10m或者5％～10％，若有多個水擊閥并聯，其設定壓力可以相差2～3m 遞增)，關閥壓力設定在205m，響應高壓水錘快速開啟所需時間0.5s(不能太慢，否則無法響應以聲速傳播的水錘高壓，跟泄壓閥不同)，關閥時間10s（不能太快，否則會產生自身關閥水錘，尤其是可能引導大流量倒流的水擊預防閥更不能快閉）。其消錘效果見下面圖1中的紅色線，粉紅色線是沒有安裝水擊泄放閥之前的水擊壓力歷時曲線，高壓水錘波被削減了幾十米。另外兩個關鍵節點A15 和A18 的消錘效果見圖2和圖3。

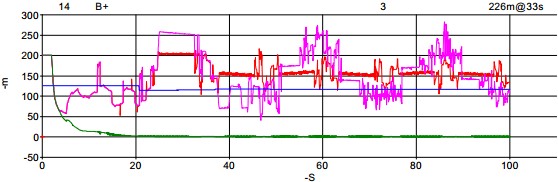

圖1方案B安裝水擊泄放閥前后止回閥節點水擊壓力比較

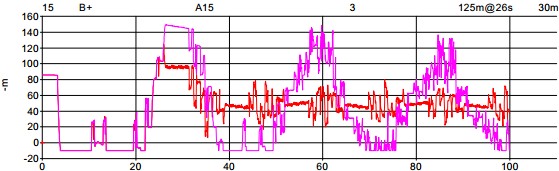

圖2方案B安裝水擊泄放閥前后A15節點水擊壓力比較

由圖2和圖3 可知，泵站的水擊泄放閥對遠在1500～1800m 之外的二個A15-18 節點產生的斷流彌合水錘效果甚微，既不能大幅削減彌合升壓，更不能消除負壓。對付這種斷流彌合水錘的最好辦法應該是就地安裝“特效的”“注氣微排閥”。

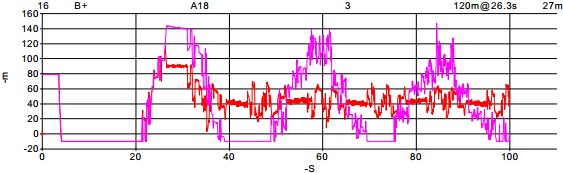

圖3方案B安裝水擊泄放閥前后A18節點水擊壓力比較

經泵站水擊泄放閥消錘后，上游吸水池至A66 節點管段水擊包絡線如圖4所示，比較圖4可以看出：最高水擊壓力由原來的655m被削減為大約570m，整條“最高壓力線”下移了幾十米。

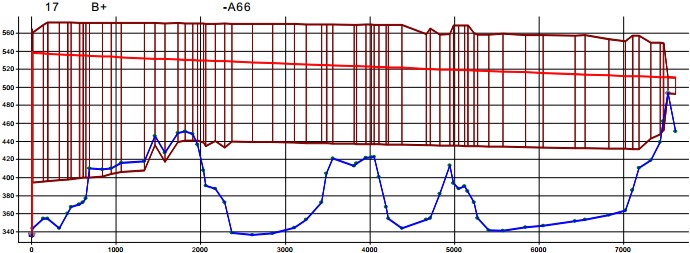

圖4方案B安裝水擊泄放閥后吸水池至A66節點間的管線的水擊包絡線
